一、核心結構與原理

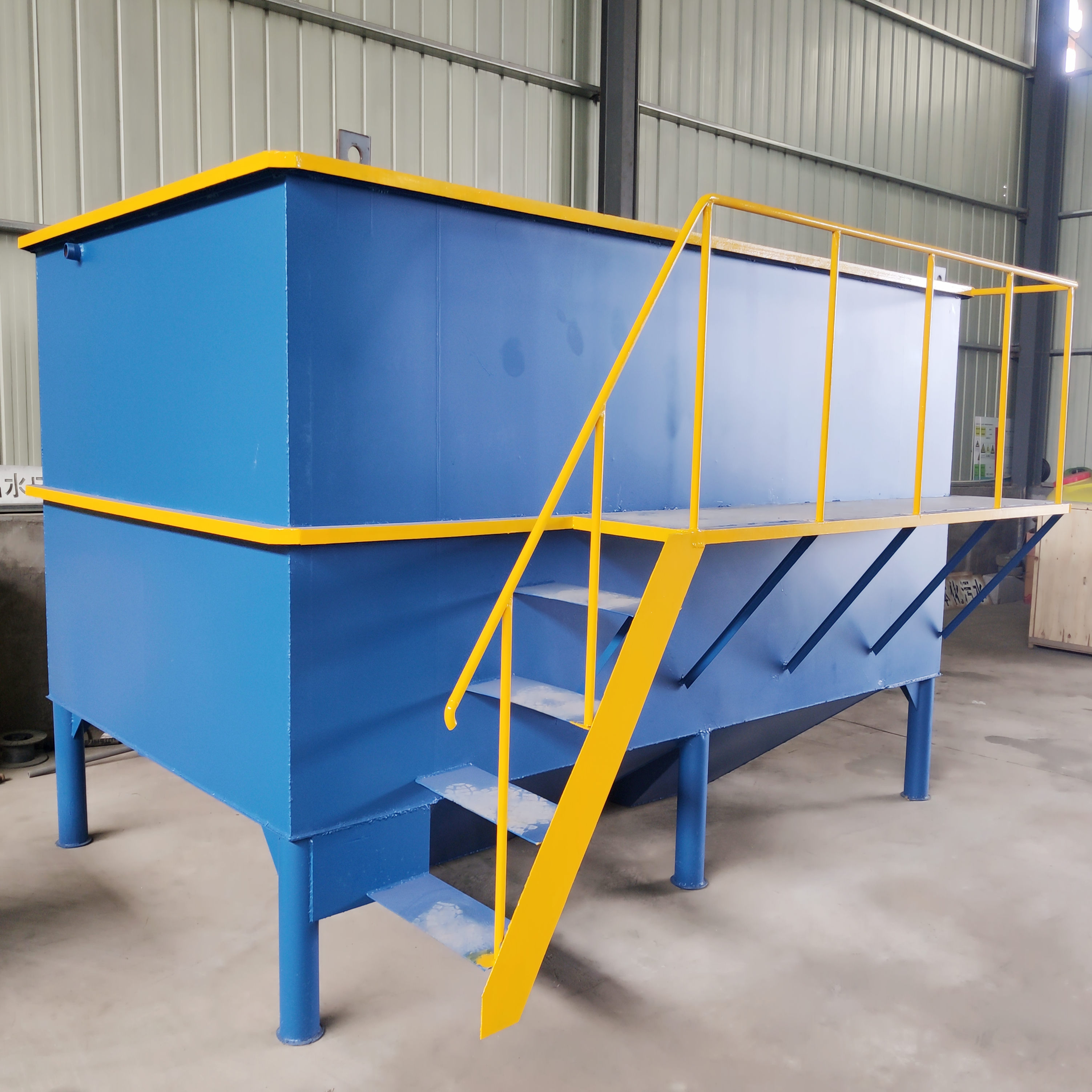

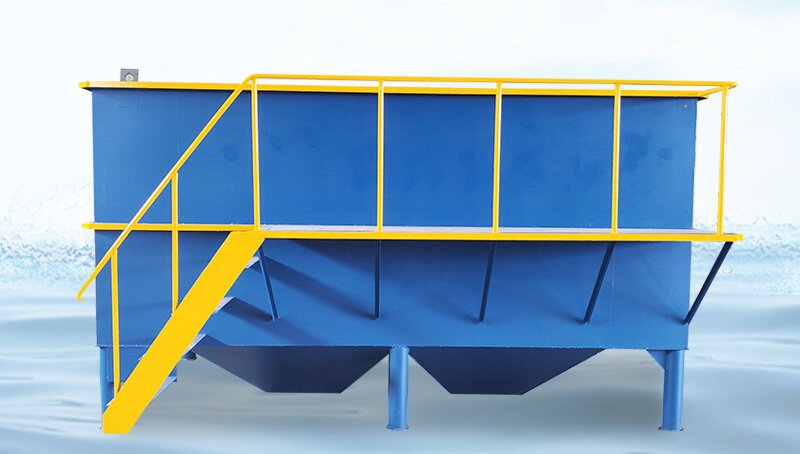

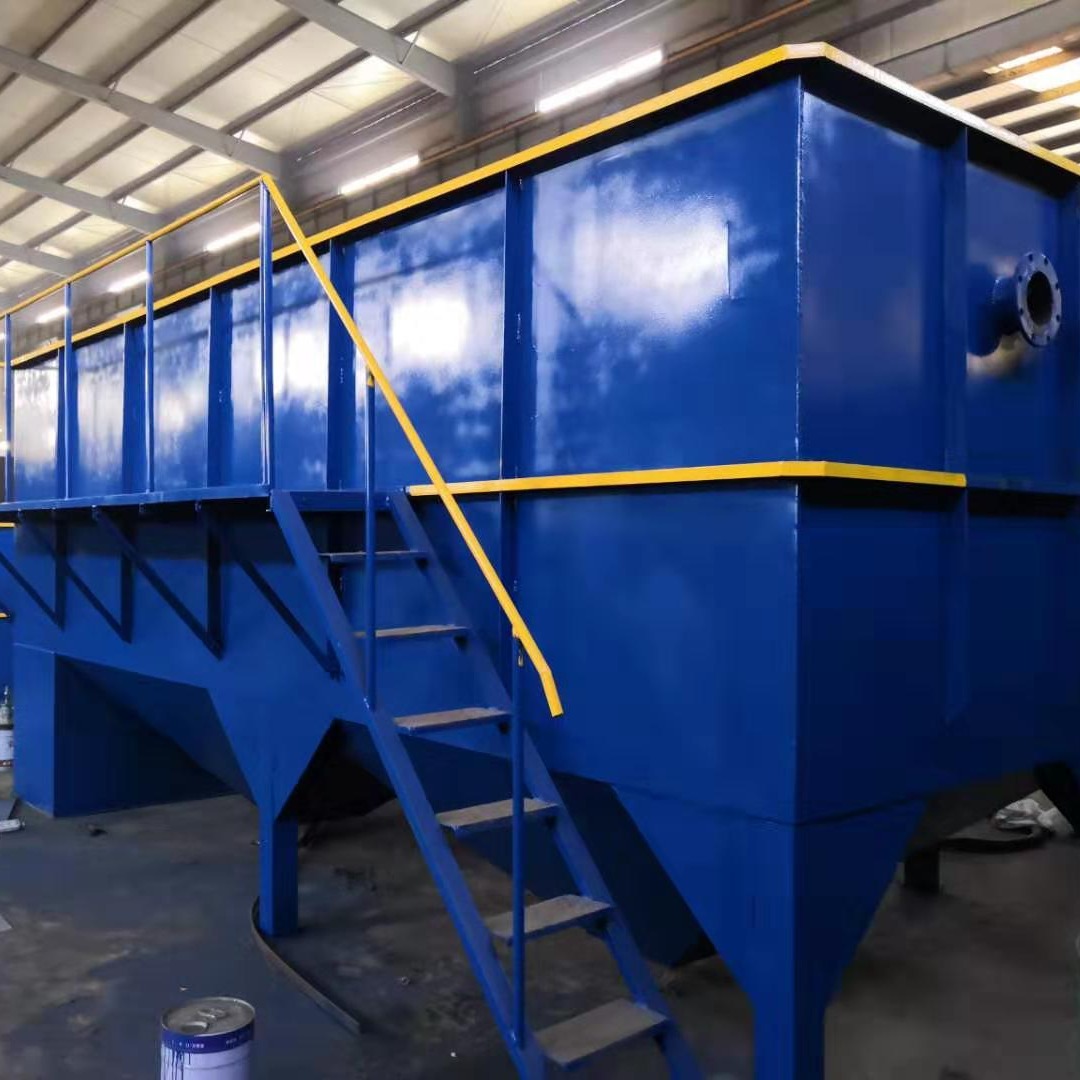

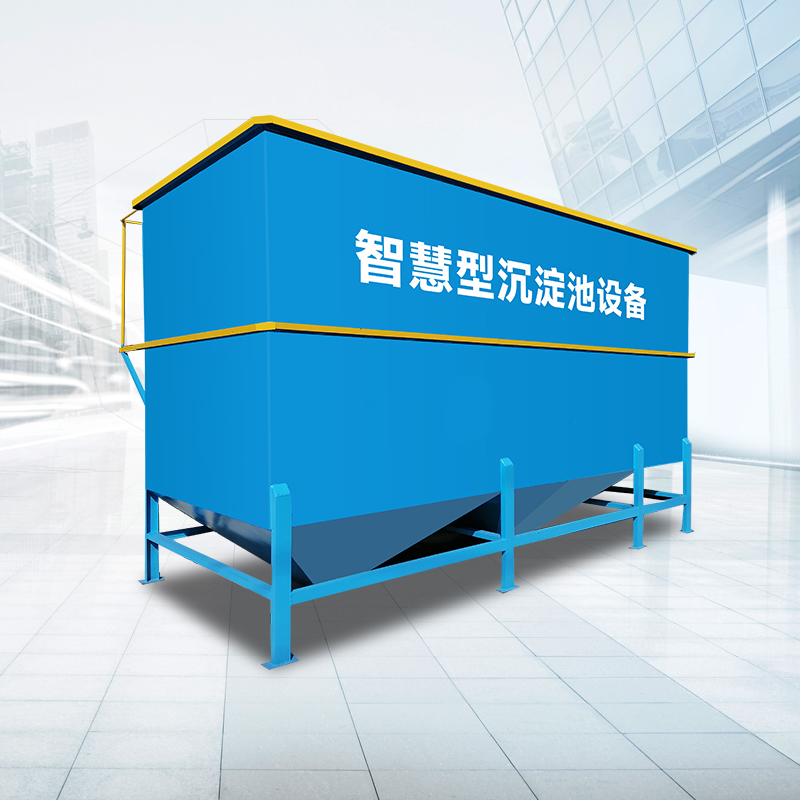

斜板沉淀池是基于 “淺池理論” 設計的高效固液分離設備，主體由斜板（管）組件、進水布水區、

沉淀分離區、出水集水槽及污泥斗構成。

其原理是將傳統沉淀池的垂直沉淀空間分割為若干傾斜平行板（傾角 60°-75°），污水在板間形成薄層流態，

懸浮物在重力作用下沿斜板下滑至污泥斗，

清水則沿斜板上緣匯入出水系統。這種設計將沉淀效率提升 3-5 倍，同等處理量下占地僅為傳統平流

沉淀池的 1/3。

二、技術優勢與特點

高效沉淀：

斜板增大沉淀面積（比表面積達 80-120㎡/m3），顆粒沉降距離縮短至 10-20cm，

表面負荷可達 3-5m3/(㎡?h)，懸浮物去除率≥90%。

占地緊湊：

模塊化斜板組件可疊層安裝，設備高度通?！?.5m，適用于用地緊張的污水處理站（如城鎮小區、工業廠。

能耗低維護簡便：

無機械攪拌部件，運行功率僅為傳統設備的 1/5；斜板采用聚丙烯（PP）或玻璃鋼（FRP）材質，

耐腐蝕性強，定期沖洗即可防止污泥淤積。

適應性強：

可處理市政污水（SS≤200mg/L）、工業廢水（如食品加工、印染廢水）及地表水凈化，

進水濁度≤500NTU 時仍能穩定運行。

三、典型應用場景

場景 處理目標 配套工藝

市政污水處理廠 初沉池 / 二沉池固液分離 與 AO、AAO 工藝聯用，提升出水水質

工業廢水預處理 去除懸浮物、膠體雜質 電鍍廢水除重金屬、食品廢水去 SS

農村分散式水處理 生活污水初級凈化 與一體化設備集成，處理量 5-50m3/h

水廠澄清工藝 地表水除濁 替代傳統混凝沉淀池，出水濁度≤5NTU

四、運行與選型要點

關鍵參數：

斜板間距：80-120mm（防止污泥堵塞）；

上升流速：1.0-2.5mm/s（根據水質調整）；

停留時間：15-30 分鐘（較傳統池減少 50%）。

選型建議：

根據處理水量（Q）與表面負荷計算斜板面積：A=Q/q，常用型號有 LKCX-10（10m3/h）至

LKCX-500（500m3/h）。

維護要點：

每周對斜板進行高壓水反沖洗（壓力≥0.3MPa）；

每季度檢查斜板支架穩固性，防止傾斜坍塌。

五、市場應用與品牌方案

山東凌科環保等企業推出的斜板沉淀池，采用碳鋼防腐或不銹鋼材質，搭配 PLC 自動控制系統，可實現

“進水 - 沉淀 - 排泥” 全流程自動化。

某食品廠應用案例顯示，處理 200m3/h 廢水時，SS 從 350mg/L 降至 20mg/L 以下，

運行成本僅 0.12 元 / 噸，較傳統工藝節省 30% 能耗。

該設備因其性價比高，成為中小規模水處理項目的主流選擇。

一、安裝前準備工作

場地與基礎要求

地基承重：需≥設備總重的 1.5 倍（參考銘牌參數），采用 C25 混凝土澆筑，平整度誤差≤5mm/㎡；

周邊空間：預留設備四周 1-2 米檢修通道，上方需保留 2-3 米起吊空間（用于斜板組件安裝）。

設備清點與檢查

核對部件清單：斜板組件、集水槽、污泥斗、支架等是否齊全，表面有無變形損傷；

材料驗收：斜板材質（PP/FRP）需提供合格證，焊接件焊縫應飽滿無漏焊（碳鋼設備需確認防腐涂層厚度≥0.2mm）。

二、主體結構安裝流程

1. 池體與支架安裝

按圖紙定位池體，用水平儀校準垂直度（誤差≤10mm），通過膨脹螺栓固定于基礎；

安裝斜板支架：采用熱鍍鋅角鋼或不銹鋼型材，支架間距≤1.2m，水平度偏差≤3mm。

2. 斜板組件安裝

組裝斜板：按 60°-75° 傾角固定于支架，板間距 80-120mm（用定位卡件控制），接縫處用耐水膠密封；

關鍵步驟：從池體一端向另一端逐排安裝，每排斜板頂部需在同一水平面（誤差≤5mm），底部與污泥斗入口對齊。

3. 配水與出水系統安裝

進水管：采用 DN100-DN300 管道，從池體底部或側面接入，管口需安裝布水穿孔管（孔眼直徑 10-15mm，間距 150-200mm）；

出水集水槽：安裝于池體頂部，采用鋸齒形溢流堰，水平度誤差≤2mm，與斜板頂端距離保持 300-500mm。

三、管道與附件安裝

污泥排放系統

污泥斗排泥管：管徑≥DN100，傾斜角度≥45°，末端安裝電動排泥閥（與 PLC 控制系統聯動）；

反沖洗管：接壓力≥0.3MPa 的清水源，在斜板底部布置穿孔管（孔眼向下，間距 300mm）。

電氣與自控安裝

控制柜安裝于干燥通風處，距設備≤5 米，接入 AC380V 電源，接地電阻≤4Ω；

安裝液位計（監測池內水位）與污泥濃度計（聯動排泥閥），信號線需穿金屬波紋管防干擾。

四、調試與試運行要點

空載調試

清水注水至設計水位，觀察池體有無滲漏，集水槽溢流是否均勻；

啟動反沖洗系統，檢查斜板間水流是否均勻，沖洗壓力需達到 0.3-0.5MPa。

負載試運行

緩慢進水至設計流量的 50%，觀察斜板區水流狀態（應無明顯湍流），懸浮物沉降路徑清晰；

檢測出水水質：運行 2 小時后，取樣測定 SS≤20mg/L 為合格，否則調整進水流速或斜板傾角。

優化調整

若出現污泥上?。嚎赡苁巧仙魉龠^快（需≤2.5mm/s）或排泥不及時，應增大排泥頻率；

若出水濁度超標：檢查斜板是否堵塞，可增加反沖洗頻次（建議每天 1-2 次）。

一、啟動前準備工作

設備檢查

查看斜板組件有無松動、變形，板間無雜物堵塞（可用手電筒照射檢查）；

確認進水管、出水管、排泥管閥門處于關閉狀態，反沖洗系統壓力≥0.3MPa（接壓力表監測）。

參數設定

市政污水：表面負荷 3-4m3/(㎡?h)，上升流速 1.5-2mm/s；

工業廢水：表面負荷 2-3m3/(㎡?h)，上升流速 1-1.5mm/s。

根據水質調整運行參數：

二、正常運行操作流程

啟動步驟

緩慢打開進水閥至 30% 開度，待水位達到斜板底部 10cm 時，觀察布水是否均勻；

逐步調大進水閥至設計流量（不超過銘牌最大處理量），同時開啟出水閥；

每 30 分鐘記錄進水濁度、水位、出水 SS 值，建立運行臺賬。

動態調節要點

定時排泥：市政污水每 4 小時排泥 1 次，每次 10-15 分鐘；

動態排泥：當污泥濃度計讀數＞3000mg/L 時，立即啟動排泥閥（持續至讀數＜2000mg/L）。

水量控制：當進水濁度＞300NTU 時，需降低進水流速至 1mm/s（通過閥門調節）；

排泥管理：

三、反沖洗與維護操作

斜板反沖洗

頻率：每天運行結束后或發現出水濁度＞5NTU 時執行；

操作：

① 關閉進水閥，保持出水閥開啟至水位降至斜板頂部以下 5cm；

② 開啟反沖洗閥（壓力 0.3-0.5MPa），沖洗 5-10 分鐘至出水清澈；

③ 反沖洗后靜置 10 分鐘，再恢復進水。

四、異常情況處理

污泥上浮

原因 1：上升流速過快（＞2.5mm/s）→ 調小進水閥，控制流速≤2mm/s；

原因 2：排泥不及時→ 手動啟動排泥閥，延長排泥時間至污泥斗水位下降 1/3。

出水濁度超標

檢查斜板是否積泥：若板間污泥厚度＞5cm，需增加反沖洗次數（每天 3-4 次）；

檢測進水水質：若進水 SS＞500mg/L，需在前級增加預沉池或投加 PAC（投加量 50-100mg/L）。

設備異響

立即停機檢查斜板支架是否松動，螺栓缺失需及時補裝，變形支架需更換（采用不銹鋼材質）。

五、停機與季節性維護

短期停機（＜7 天）

步驟：關進水閥→繼續運行至池內水位降至斜板以下→停出水閥→開啟排泥閥排空污泥→

反沖洗 5 分鐘。

長期停機（＞30 天）

排盡池內積水，斜板表面涂抹防銹劑（不銹鋼材質可省略）；

控制柜斷電，覆蓋防水布，每 15 天派人檢查設備防潮情況。

冬季運行注意

室外設備需做保溫處理（池體包裹 50mm 厚巖棉），反沖洗水管電伴熱（維持溫度≥5℃）；

若水溫＜10℃，排泥頻率增加 50%（低溫導致污泥流動性變差）。

六、山東凌科環保使用建議

配套智能控制系統：通過 PLC 設定 “進水濁度 - 排泥頻率” 聯動邏輯，實現無人值守；

定期參加廠商培訓：掌握斜板磨損檢測技巧（用塞尺測量板間間隙，偏差＞10% 需更換）；

耗材儲備：備用斜板定位卡件、閥門密封圈，確保故障時 2 小時內完成更換。
